초음파 용착(융착)기 (Utrasonic Welder)

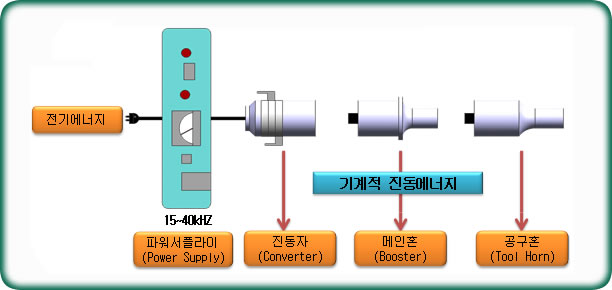

초음파 용착기 개요

  초음파 용착기는 AC 110 ~220V,60HZ(50HZ)의 전원을 발진기를 통하여 전기적인 에너지를
진동자에 입력시켜 기계적인 진동에너지로 변환후 혼을 통하여 용착물 접합면에 순간적인 강력한
마찰력을 발생시켜 가공물의 접합면이 용해접착되어 강한 분자적 결합이 이루어지는 방법이다.


초음파 용착기 종류 및 사양

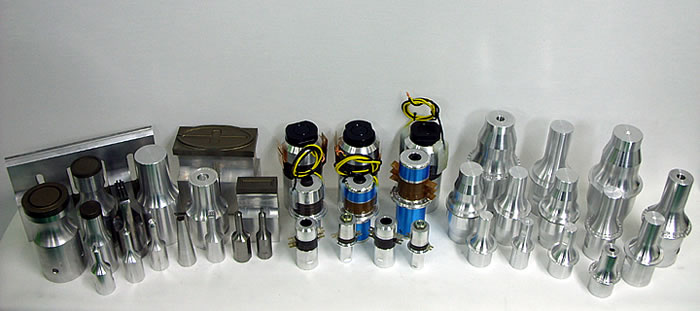

00. 초음파 공구혼/지그

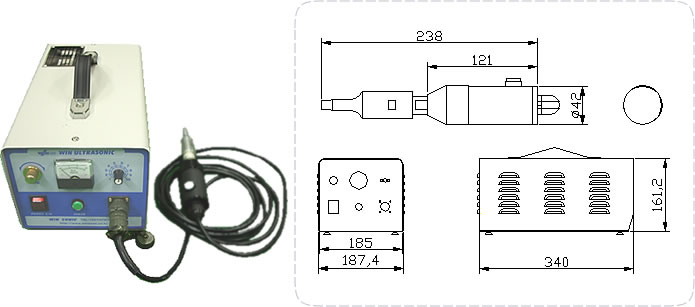

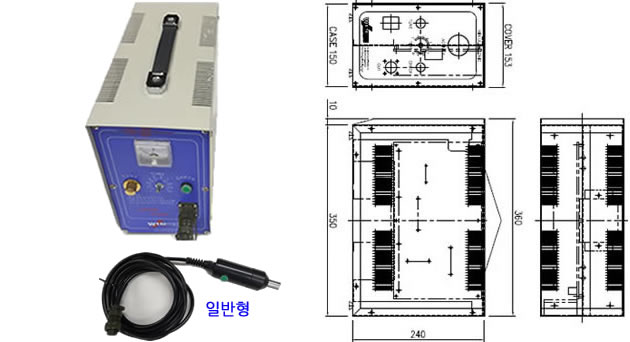

01. WIN-228HP

  ● 사 양
Model WIN-228HP
출 력 200 W
입력전원 AC220V 50/60Hz
주파수 28 KHz
전 류 3 A
크기 (WxLxH) 340 x 188 x 162 mm
용착시간 0.01 ~ 5 초
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  스테이킹, 스웨이징, 인써팅, 스포트웰딩에 적합 함.
  작업하기 편리한 손잡이 부착.
  다품종 소량제품 및 복잡한 제품 수동 작업에 용이 함.
  고급회로 구성으로 내구성이 좋음.
  출력케이블 길이가 길어 작업 반경이 넓음.
  조작이 간편하여 초보자라도 손쉽게 작동이 가능 함.
  주파수가 높아 정밀제품에 많이 적용 됨.
  타이머가 장착되어 원하는 시간만큼 용착강도조절이 용이 함.

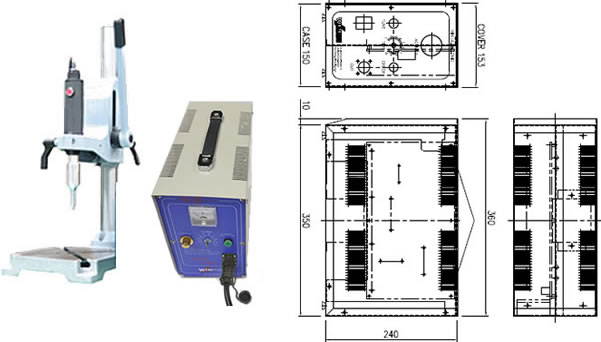

02. WIN-228LP

  ● 사 양
Model WIN-228LP
출 력 200 W
입력전원 AC220V 50/60Hz
주파수 28 KHz
전 류 3 A
크기 (WxLxH) 220 x 290 x 162 mm
용착시간 0.01 ~ 5 초
최대 스트로크 50 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  스테이킹, 스웨이징, 인써팅, 스포트웰딩에 적합 함.
  레버핸들이 있어 장시간 작업해도 작업자가 피로를 적게 느낌.
  다품종 소량제품에 용이 함.
  고급회로 구성으로 내구성이 좋음.
  조작이 간편하여 초보자라도 손쉽게 작동이 가능 함.
  주파수가 높아 정밀제품에 많이 적용 됨.
  타이머가 장착되어 원하는 시간만큼 용착 강도조절이 용이 함.
  스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.

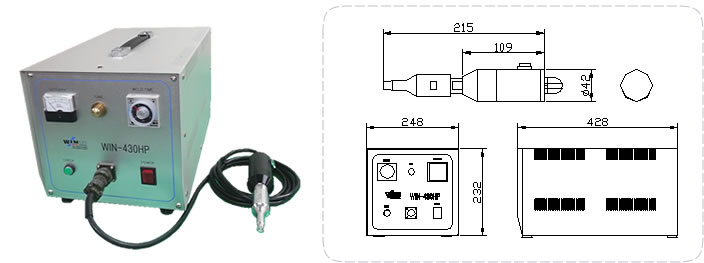

03. WIN-430HP

  ● 사 양
Model WIN-430HP
출 력 400 W
입력전원 AC220V 50/60Hz
주파수 30 KHz
전 류 5 A
크기 (WxLxH) 248 x 428 x 232 mm
용착시간 0.01 ~ 5 초
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  스테이킹, 스웨이징, 인써팅, 스포트웰딩에 적합 함.
  작업하기 편리한 손잡이 부착.
  다품종 소량제품 및 복잡한 제품 수동 작업에 용이 함.
  고급회로 구성으로 내구성이 좋음.
  출력케이블 길이가 길어 작업 반경이 넓음.
  조작이 간편하여 초보자라도 손쉽게 작동이 가능 함.
  주파수가 높아 정밀제품에 많이 적용 됨.
  타이머가 장착되어 원하는 시간만큼 용착강도조절이 용이 함.

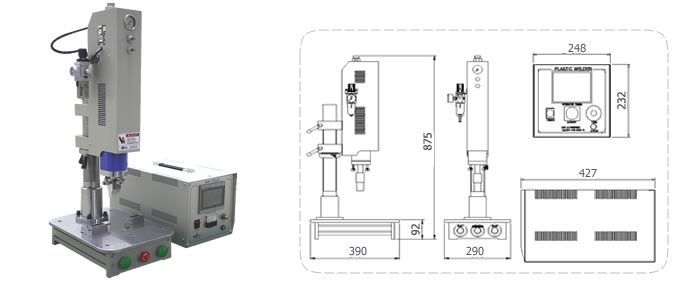

04. WIN-730AJP

  ● 사 양
Model WIN-730AJP
출 력 700 W
입력전원 AC220V 50/60Hz
주파수 30 KHz
전 류 5 A
크기 (WxLxH) 390 x 290 x 875 mm
용착시간 0.01 ~ 5 초
최대 스트로크 70 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  타이머가 장착되어 원하는 시간만큼 용착 강도조절이 용이 함.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.


05. WIN-435HPS

  ● 사 양
Model WIN-435HPS
출 력 400 W
입력전원 AC220V 50/60Hz
주파수 35 KHz
전 류 5 A
크기 (WxLxH) 390 x 290 x 875 mm
용착시간 0.01 ~ 5 초
최대 스트로크 70 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  타이머가 장착되어 원하는 시간만큼 용착 강도조절이 용이 함.


05-1. WIN-440HPS

  ● 사 양
Model WIN-440HPS
출 력 400 W
입력전원 AC220V 50/60Hz
주파수 40 KHz
전 류 5 A
크기 (WxLxH) 390 x 290 x 875 mm
용착시간 0.01 ~ 5 초
최대 스트로크 70 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  타이머가 장착되어 원하는 시간만큼 용착 강도조절이 용이 함.

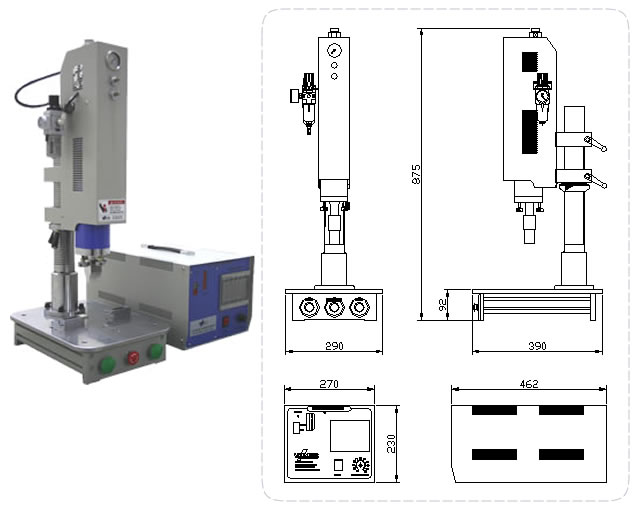

06. WIN-730AJPS

  ● 사 양
Model WIN-730AJPS
출 력 700 W
입력전원 AC220V 50/60Hz
주파수 30 KHz
전 류 5 A
크기 (WxLxH) 390 x 290 x 875 mm
용착시간 0.01 ~ 5 초
최대 스트로크 70 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  타이머가 장착되어 원하는 시간만큼 용착 강도조절이 용이 함.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.

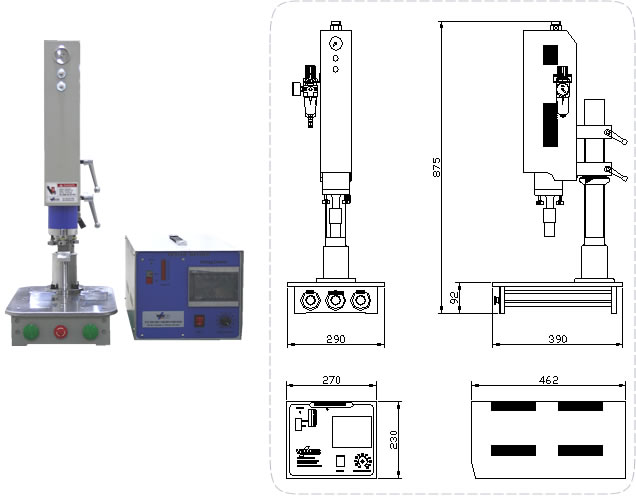

07. WIN-840AJPS

  ● 사 양
Model WIN-840AJPS
출 력 800 W
입력전원 AC220V 50/60Hz
주파수 40 KHz
전 류 5 A
크기 (WxLxH) 390 x 290 x 875 mm
용착시간 0.01 ~ 5 초
최대 스트로크 70 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  타이머가 장착되어 원하는 시간만큼 용착 강도조절이 용이 함.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.

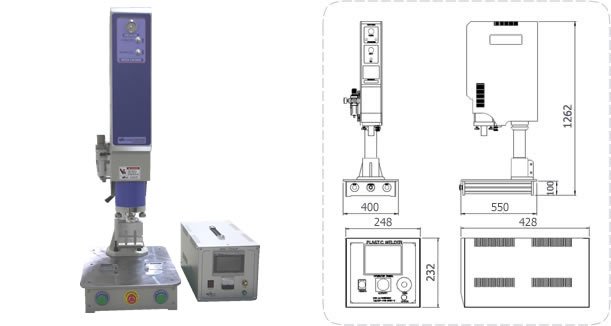

08. WIN-2020AJP

  ● 사 양
Model WIN-2020AJP
출 력 2000 W
입력전원 AC220V 50/60Hz
주파수 20 KHz
전 류 15 A
크기 (WxLxH) 400 x 550 x 1262 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.


09. WIN-2020ATP

  ● 사 양
Model WIN-2020ATP
출 력 2000 W
입력전원 AC220V 50/60Hz
주파수 20 KHz
전 류 15 A
크기 (WxLxH) 550 x 590 x 1842 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  Table 이동 방식으로 작업장 이동이 편리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.

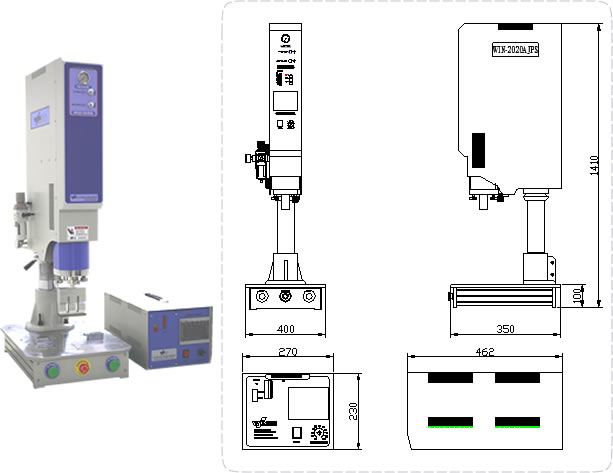

10. WIN-2020AJPS

  ● 사 양
Model WIN-2020AJPS
출 력 2000 W
입력전원 AC220V 50/60Hz
주파수 20 KHz
전 류 15 A
크기 (WxLxH) 400 x 550 x 1260 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.


11. WIN-2020ATPM

  ● 사 양
Model WIN-2020ATPM
출 력 2000 W
입력전원 AC220V 50/60Hz
주파수 20 KHz
전 류 15 A
크기 (WxLxH) 550 x 630 x 2050 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  Table 이동 방식으로 작업장 이동이 편리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.

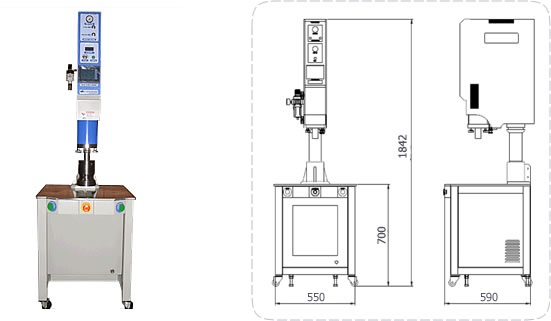

12. WIN-2515ATP

  ● 사 양
Model WIN-2515ATP
출 력 2500 W
입력전원 AC220V 50/60Hz
주파수 15 KHz
전 류 15 A
크기 (WxLxH) 550 x 590 x 1842 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  Table 이동 방식으로 작업장 이동이 편리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.

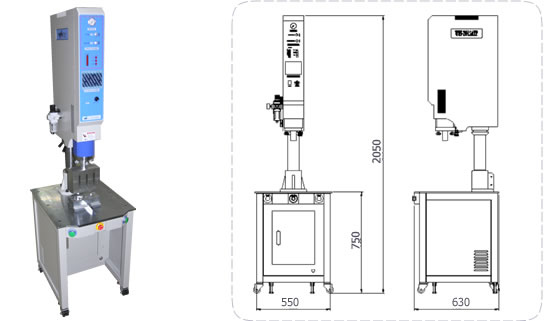

13. WIN-2515ATPM

  ● 사 양
Model WIN-2515ATPM
출 력 2500 W
입력전원 AC220V 50/60Hz
주파수 15 KHz
전 류 15 A
크기 (WxLxH) 550 x 630 x 2050 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  Table 이동 방식으로 작업장 이동이 편리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.


14. WIN-3015ATP

  ● 사 양
Model WIN-3015ATP
출 력 3000 W
입력전원 AC220V 50/60Hz
주파수 15 KHz
전 류 15 A
크기 (WxLxH) 550 x 590 x 1842 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  Table 이동 방식으로 작업장 이동이 편리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.


15. WIN-3015ATPM

  ● 사 양
Model WIN-3015ATPM
출 력 3000 W
입력전원 AC220V 50/60Hz
주파수 15 KHz
전 류 15 A
크기 (WxLxH) 550 x 630 x 2050 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징
  전류 증폭회로 내장.
  파워 조절 가능.
  오토튜닝 / 오바로드 내장.
  고급회로로서 내구성이 좋음.
  터치 스크린
  에어프레스 방식으로 원터치 작업이 용이
  정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.
  수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.
  Table 이동 방식으로 작업장 이동이 편리 함.
  작업수량은 체크 할 수 있는 카운터 내장.
  정밀 스트록 장치 내장.
  헤드 높이를 자유롭게 조정 가능 함.

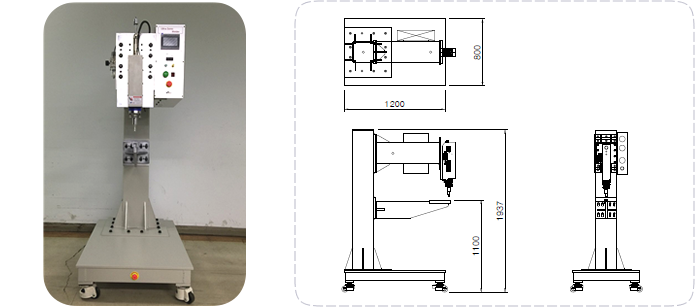

16. WIN-430ATP (단프라 용착기)

  ● 사 양
Model WIN-430ATP
출 력 400 W
입력전원 AC220V 50/60Hz
주파수 30 KHz
전 류 5 A
크기 (WxLxH) 800 x 1200 x 1940 mm
용착시간 0.01 ~ 5 초
최대 스트로크 65 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징


고급회로로서 내구성이 좋음.



터치 스크린



에어프레스 방식으로 원터치 작업이 용이



정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.



수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.



Table 이동 방식으로 작업장 이동이 편리 함.



작업수량은 체크 할 수 있는 카운터 내장.



정밀 스트록 장치 내장.



헤드 높이를 자유롭게 조정 가능 함.



다양한 SIZE의 작업가능



1 point 동시에 작업가능



제품 단프라 : 4T~12T. 1.5



가압제어방식 : 에어실린더

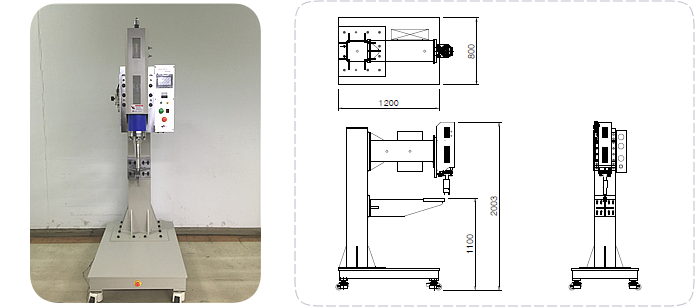

17. WIN-3015ATP (단프라 용착기)

  ● 사 양
Model WIN-3015ATP
출 력 3000 W
입력전원 AC220V 50/60Hz
주파수 15 KHz
전 류 15 A
크기 (WxLxH) 800 x 1200 x 2003 mm
용착시간 0.01 ~ 5 초
최대 스트로크 90 mm
진동자 BLT (PZT)
냉각방식 강제공냉/FAN
HORN/JIG 별도제작
● 특 징


고급회로로서 내구성이 좋음.



터치 스크린



에어프레스 방식으로 원터치 작업이 용이



정밀 타이머가 내장되어 정밀 제품 작업에 유리 함.



수평 조절 장치가 장착되어 셋팅시 간편하게 조절이 가능 함.



Table 이동 방식으로 작업장 이동이 편리 함.



작업수량은 체크 할 수 있는 카운터 내장.



정밀 스트록 장치 내장.



헤드 높이를 자유롭게 조정 가능 함.



다양한 SIZE의 작업가능



1 point 동시에 작업가능



제품 단프라 : 4T~12T. 1.5



가압제어방식 : 에어실린더



18. 기타 주문제작

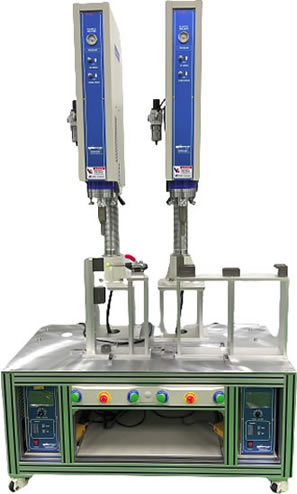

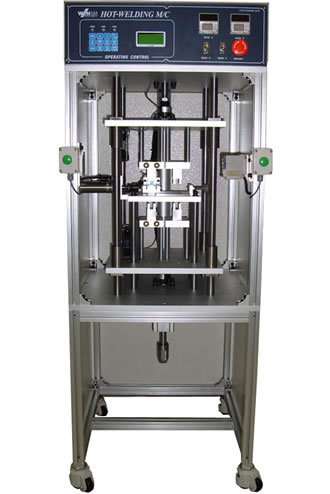

2헤드 용착기 핸드폰 용착기

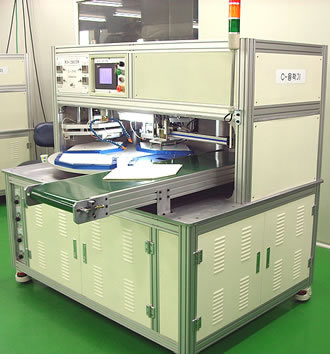

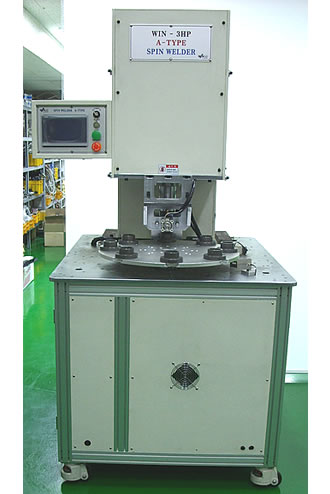

인덱스 자동회전 용착기 임펄스 용착기

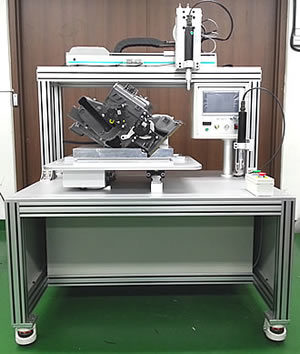

자동차부품 신슐레이션 자동용착기 카메라렌즈 자동컷팅기

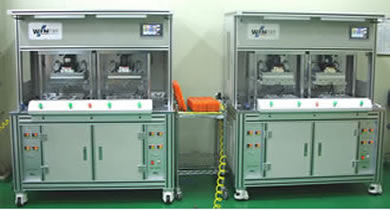

열융착기
