超声波焊接机 (Utrasonic Welder)
超声波焊接机概要

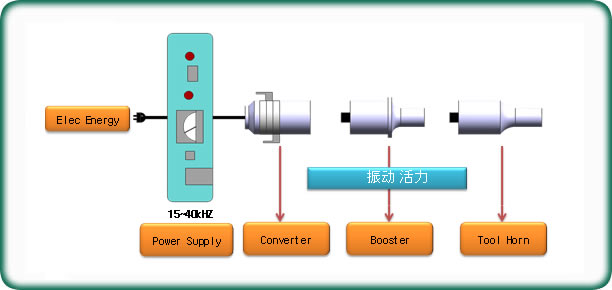

  超声波焊接机通过AC110V~220V,60HZ(50HZ) 电源转化成高频电能,经由换能器,又被转换成高频机械振动,
再经由变幅器,振动传达给焊头,被焊接部件在水平摩擦和竖直方向压力的共同作用下实现焊接。


超声波焊接机种类 及 说明

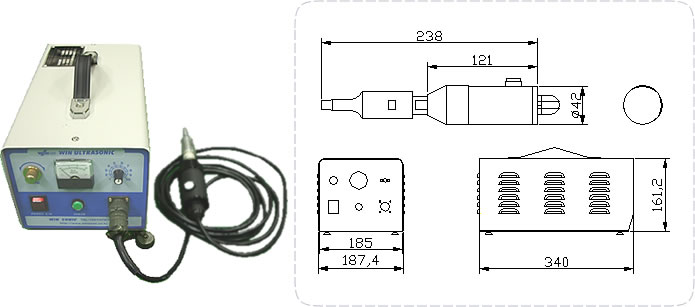

01. WIN-228HP

  说明
Model WIN-228HP
输出 200 W
输入电压 AC220V 50/60Hz
频率 28 KHz
电流 3 A
尺寸 (WxLxH) 340 x 188 x 162 mm
焊接时间 0.01 ~ 5秒
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  STAKING,SWAGING,INSERTING,SPOTWELDING 都可适用
  为方便作业安装了手把
  多品种 小量产品及复杂的产品进行手工作业比较容易
  内置电流增幅器
  输出电缆长度长,作业半径大
  操作简单,初学者也可容易操作
  频率较高,适用于精密产品
  内设计数器 ,容易调节焊接强度及时间

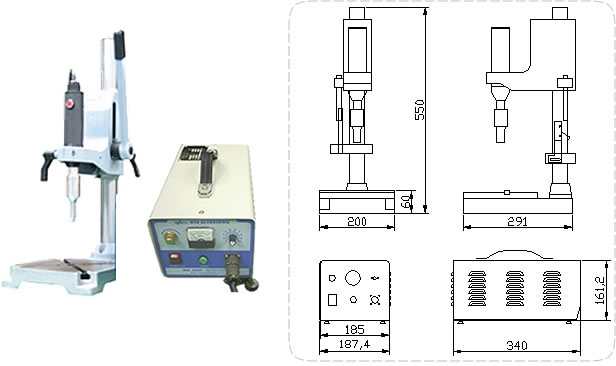

02. WIN-228LP

  说明
Model WIN-228LP
输出 200 W
输入电压 AC220V 50/60Hz
频率 28 KHz
电流 3 A
尺寸 (WxLxH) 220 x 290 x 162 mm
焊接时间 0.01 ~ 5秒
最大STROKE 50 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  STAKING,SWAGING,INSERTING,SPOTWELDING 都可适用
  有杠杆式手柄,即使长时间作业也不觉得疲劳
  多品种 小量产品及复杂的产品进行手工作业比较容易.
  内置电流增幅器
  操作简单,初学者也可容易操作
  频率较高,适用于精密产品
  内设计数器 ,容易调节焊接强度及时间.
  内置STROKE装置 .
  可自由调节台面高度.


03. WIN-430HP

  说明
Model WIN-430HP
输出 400 W
输入电压 AC220V 50/60Hz
频率 30 KHz
电流 5 A
尺寸 (WxLxH) 248 x 428 x 232 mm
焊接时间 0.01 ~ 5秒
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  STAKING,SWAGING,INSERTING,SPOTWELDING 都可适用
  为方便作业安装了手把
  多品种 小量产品及复杂的产品进行手工作业比较容易
  内置电流增幅器
  输出电缆长度长,作业半径大
  操作简单,初学者也可容易操作
  频率较高,适用于精密产品
  内设计数器 ,容易调节焊接强度及时间

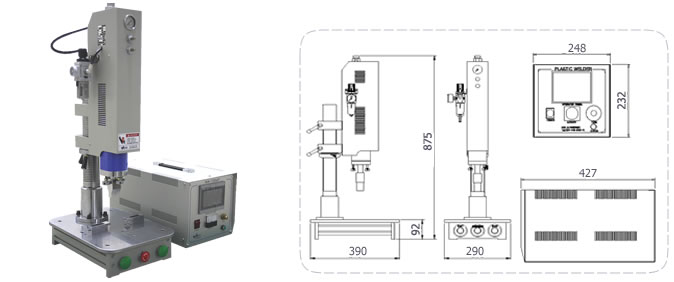

04. WIN-730AJP

  说明
Model WIN-730AJP
输出 700 W
输入电压 AC220V 50/60Hz
频率 30 KHz
电流 5 A
尺寸 (WxLxH) 390 x 290 x 875 mm
焊接时间 0.01 ~ 5秒
最大STROKE 70 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  内置确认作业数量的计数装置 .
  内设计数器 ,容易调节焊接强度及时间.
  内置精密STROKE装置 .
  可自由调节台面高度.

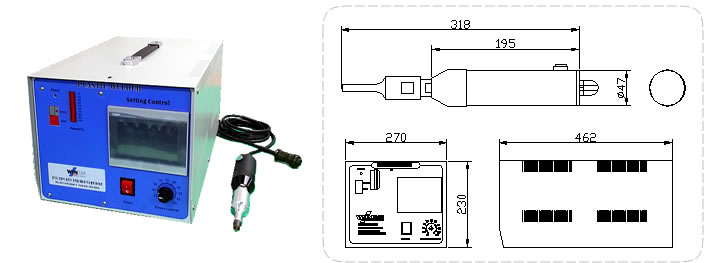

05. WIN-440HPS

  说明
Model WIN-440HPS
输出 400 W
输入电压 AC220V 50/60Hz
频率 40 KHz
电流 5 A
尺寸 (WxLxH) 390 x 290 x 875 mm
焊接时间 0.01 ~ 5秒
最大STROKE 70 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  可自由调节动力.
  内置自动调节及超负荷.
  内置电流增幅器.
  触摸屏
  内置精密计数器,有利于精密产品的作业.
  内置确认作业数量的计数装置 .
  内设计数器 ,容易调节焊接强度及时间.

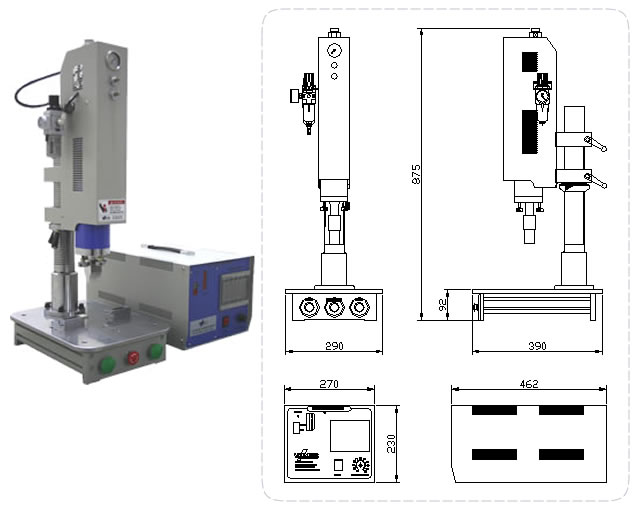

06. WIN-730AJPS

  说明
Model WIN-730AJPS
输出 700 W
输入电压 AC220V 50/60Hz
频率 30 KHz
电流 5 A
尺寸 (WxLxH) 390 x 290 x 875 mm
焊接时间 0.01 ~ 5秒
最大STROKE 70 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  可自由调节动力.
  内置自动调节及超负荷.
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  内置确认作业数量的计数装置 .
  内设计数器 ,容易调节焊接强度及时间.
  内置精密STROKE装置 .
  可自由调节台面高度.

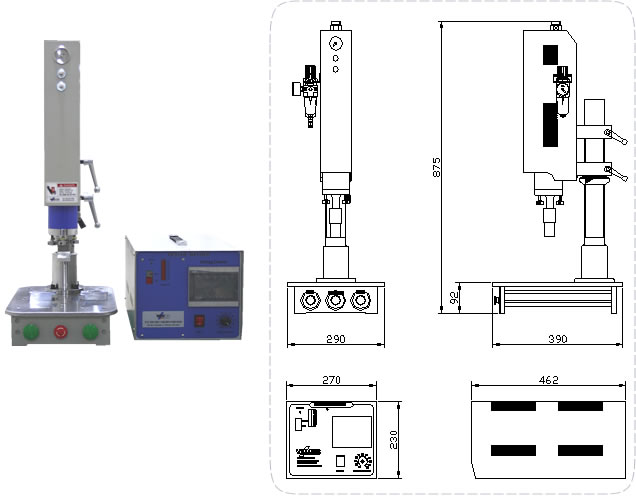

07. WIN-840AJPS

  说明
Model WIN-840AJPS
输出 800 W
输入电压 AC220V 50/60Hz
频率 40 KHz
电流 5 A
尺寸 (WxLxH) 390 x 290 x 875 mm
焊接时间 0.01 ~ 5秒
最大STROKE 70 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  可自由调节动力.
  内置自动调节及超负荷.
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  内置确认作业数量的计数装置 .
  内设计数器 ,容易调节焊接强度及时间.
  内置精密STROKE装置 .
  可自由调节台面高度.

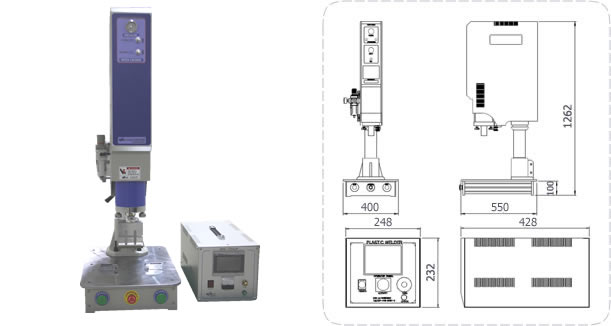

08. WIN-2020AJP

  说明
Model WIN-2020AJP
输出 2000 W
输入电压 AC220V 50/60Hz
频率 20 KHz
电流 15 A
尺寸 (WxLxH) 400 x 550 x 1262 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.

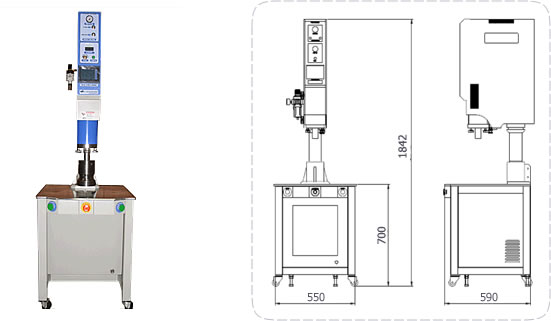

09. WIN-2020ATP

  说明
Model WIN-2020ATP
输出 2000 W
输入电压 AC220V 50/60Hz
频率 20 KHz
电流 15 A
尺寸 (WxLxH) 550 x 590 x 1842 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  作业场所里移动方便.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.

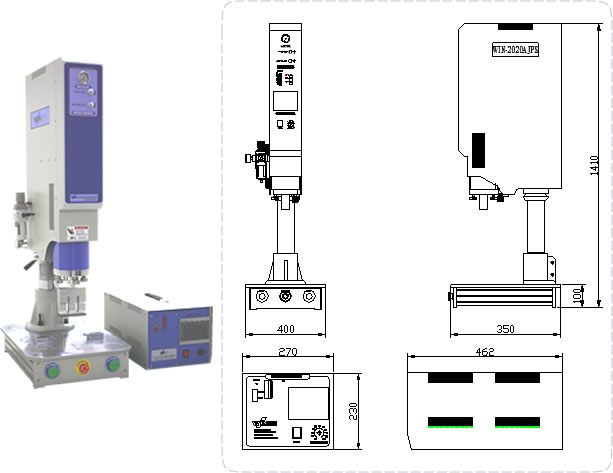

10. WIN-2020AJPS

  说明
Model WIN-2020AJPS
输出 2000 W
输入电压 AC220V 50/60Hz
频率 20 KHz
电流 15 A
尺寸 (WxLxH) 400 x 550 x 1260 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  可自由调节动力.
  内置自动调节及超负荷.
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.


11. WIN-2020ATPM

  说明
Model WIN-2020ATPM
输出 2000 W
输入电压 AC220V 50/60Hz
频率 20 KHz
电流 15 A
尺寸 (WxLxH) 550 x 630 x 2050 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  可自由调节动力.
  内置自动调节及超负荷.
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  作业场所里移动方便.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.


12. WIN-2515ATP

  说明
Model WIN-2515ATP
输出 2500 W
输入电压 AC220V 50/60Hz
频率 15 KHz
电流 15 A
尺寸 (WxLxH) 550 x 590 x 1842 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  作业场所里移动方便.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.

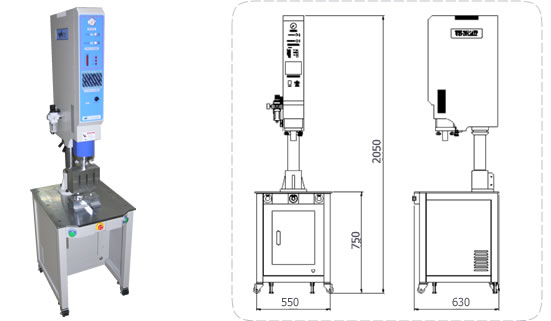

13. WIN-2515ATPM

  说明
Model WIN-2515ATPM
输出 2500 W
输入电压 AC220V 50/60Hz
频率 15 KHz
电流 15 A
尺寸 (WxLxH) 550 x 630 x 2050 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  可自由调节动力.
  内置自动调节及超负荷.
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  作业场所里移动方便.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.


14. WIN-3015ATP

  说明
Model WIN-3015ATP
输出 3000 W
输入电压 AC220V 50/60Hz
频率 15 KHz
电流 15 A
尺寸 (WxLxH) 550 x 590 x 1842 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  作业场所里移动方便.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.


15. WIN-3015ATPM

  说明
Model WIN-3015ATPM
输出 3000 W
输入电压 AC220V 50/60Hz
频率 15 KHz
电流 15 A
尺寸 (WxLxH) 550 x 630 x 2050 mm
焊接时间 0.01 ~ 5秒
最大STROKE 90 mm
振动子 BLT (PZT)
冷却方式 强制空冷/FAN
HORN/JIG 另行定做
特征
  内置电流增幅器.
  可自由调节动力.
  内置自动调节及超负荷.
  内置电流增幅器.
  触摸屏
  空压方式的作业较易
  内置精密计数器,有利于精密产品的作业.
  有水平调节装置且设定操作容易.
  作业场所里移动方便.
  内置确认作业数量的计数装置 .
  内置精密STROKE装置 .
  可自由调节台面高度.


16. 其他 定做

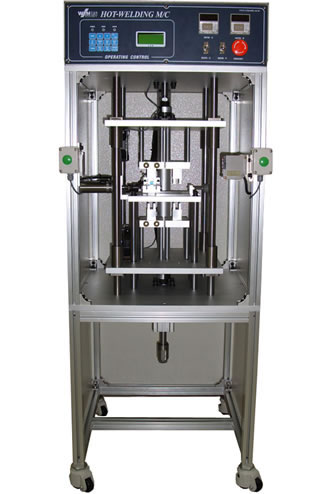

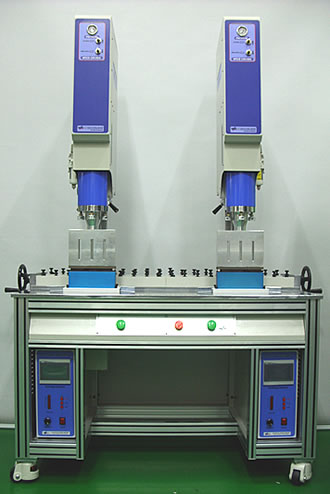

2 HEAD 焊接机 手机焊接机

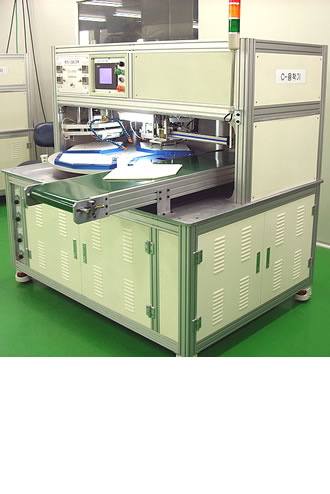

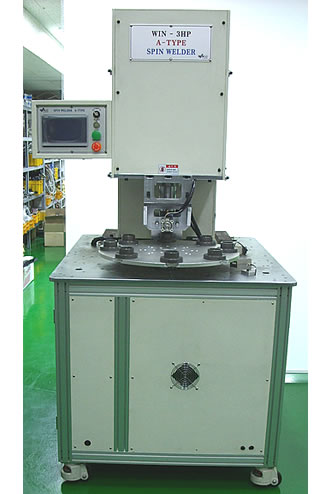

自动回转焊接机 Impulse焊接机

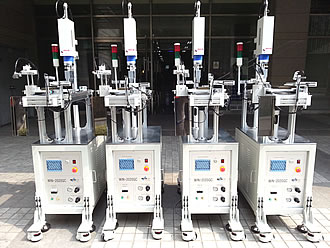

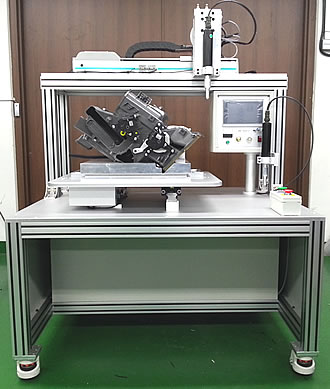

汽车配件用自动焊接机 摄像头镜片自动切割机

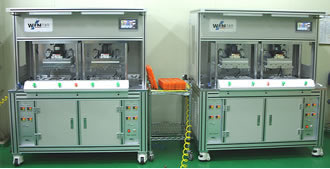

热融机
